Feuersicheres Bodensystem für das Museum Ravensburger

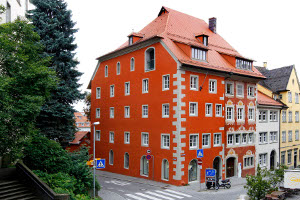

Im Museum des Verlags Ravensburger AG begeistern wertvolle Exponate aus 125 Jahren die Besucher. Die interaktive Ausstellung liegt in einem denkmalgeschützten Fachwerkhaus der Ravensburger Oberstadt, das zu den ältesten Bauten der Stadt zählt. Teile der Bausubstanz lassen sich auf das frühe 14. Jahrhundert datieren, so dass für die Nutzung als Museum eine denkmalgerechte Instandsetzung notwendig war. Neben hohen Brandschutzbedingungen spielte auch die Stabilität eine wichtige Rolle. Daher entschieden sich die Planer beim Fußbodenaufbau für die Trockenbauweise und für das GIFAfloor Flächenhohlbodensystem von Knauf Integral.
Auf fünf Stockwerken mussten rund 1.000 Quadratmeter Bodenfläche erneuert werden. Dabei waren die Anforderungen an den neuen Boden unterschiedlich. Große Teile der Bestandskonstruktion erforderten einen leichten Fußbodenaufbau, zugleich sollte während der Umbauphase keine zusätzliche Feuchtigkeit in die Bausubstanz eingebracht werden. Darüber hinaus musste der Architekt Oliver Mack von Space4 aus Stuttgart hohe Brandschutzanforderungen gemäß F60 berücksichtigen.
Das Dachgeschoss des Gebäudes lag auf einer Holzbalkendecke mit starken Höhenunterschieden. Daher musste für den Bodenaufbau eine zusätzliche Balkenlage eingezogen werden. Für den weiteren Niveauausgleich wurde das linienaufgelagerte und freitragende Bodensystem LBS mit Elementen des GIFAfloor Flächenhohlbodens eingebaut. Seine hohe Tragfähigkeit bei geringem Eigengewicht erfüllte die Anforderungen an die Bodenkonstruktion durch hohe Punktlasten vollständig.
Im Obergeschoss fanden zahlreiche Exponate und Schaukästen ihren Platz, so dass dort mit einem höheren Besucheraufkommen gerechnet werden musste. Mack entschied sich daher für den zweilagigen Aufbau des GIFAfloor FHB, um die Anforderungen hinsichtlich Tragfähigkeit und Stabilität zuverlässig zu erfüllen. Die mit Nut- und Feder-Profil ausgestatteten, großformatigen Elemente waren schnell verlegt. Wegen den hohen Brandschutzanforderungen war die nachgewiesene Nichtbrennbarkeit des Werkstoffs GIFAtec und seine Klassifizierung A1 nach DIN EN 13501-1 ausschlaggebend. So ließ sich mit den Elementen des Flächenhohlbodens gleichzeitig der sichere Brandschutz F60 gewährleisten. Einen wichtigen Zusatznutzen schöpfte Mack aus der Möglichkeit, den GIFAfloor FHB auch als Klimaboden ausführen zu können. Zu diesem Zweck wurde der Fertigteilestrich GIFAfloor UB Klima als zweite Lage des Bodensystems eingebaut. Da seine Bodenelemente bereits über vorgefräste Rillen verfügen, konnte der Bodenleger sofort mit dem Verspachteln der Heiz- und Kühlleitungen beginnen. Der Klimaboden verfügt über einen hohen Wirkungsgrad und kann im Winter als Heizung und im Sommer zur Kühlung verwendet werden.
Die Höhenunterschiede im Erdgeschoss wurden mit den individuell justierbaren Stahlstützen des GIFAfloor-FHB Bodensystems ausgeglichen. Somit ließ sich zusätzlicher Freiraum für Installationen gewinnen, die über Auslässe und Revisionsöffnungen gewartet oder nachgerüstet werden können. Durch den hochverdichteten Gipsfaserwerkstoff GIFAtec und den massiven und flexiblen GIFAfloor FHB-Elementen ließ sich der Schallschutz deutlich verbessern und angenehmes Raumgefühl herstellen.
Info: www.knauf-integral.de, www.museum-ravensburger.de

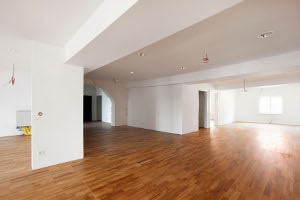

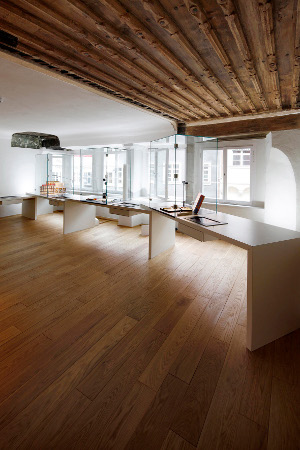

Museum Ravensburger, sanierte Ausstellungsfläche mit Parkett auf Flächenhohlbodensystem (Fotos: Anja Köhler/Space4 GmbH)
